Geocat - Versione 6.03.0026

Geocat è il software più potente e più diffuso in Italia in materia di riconfinazioni. Include tutte le tecniche trattate dallo stesso autore nel volume Tecniche di riconfinazione e risolve tutte le tipologie di riconfinamenti, grazie anche all’interazione con CorrMap.

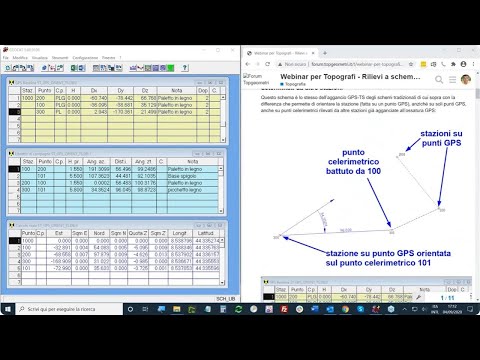

Guarda i video:
Il libro Tecniche di riconfinazione di Gianni Rossi
Riconfinazioni - Lezione 1 - Principi e concetti di base
Riconfinazioni -Lezione 2 - Esempi di riconfinazione da mappa
Riconfinazioni - Lezione 3 - Esempi di riconfinazione da TF pre-2/88
Riconfinazioni - Lezione 4 - Esempi da TF analitici pre/post-2/88
Riconfinazioni - Lezione 5 - Le altre georeferenziazioni e funzioni topografiche
Riconfinazione analitica da mappa d'impianto
Riconfinazioni da mappa risolte con il calcolo combinatorio

1. Import da mappe georeferenziate: per le riconfinazioni da mappa, il programma importa i punti dalle mappe georeferenziate mediante il software CorrMap.
2. Riconfinazioni da mappa: per i riconfinamenti nei quali il confine va desunto dalle mappe catastali, il software comprende le seguenti tecniche:
   • Rototraslazione rigorosa ai minimi quadrati: consigliata in tutti i casi in cui i punti di inquadramento sono omogeneamente distribuiti attorno al confine. Geocat conferisce al tecnico il controllo totale di questo schema (vedi paragrafo successivo).
   • Rototraslazione Orientata: da usare quando i punti di appoggio non sono uniformemente disposti rispetto al confine (extrapolazione).
   • Rototraslazione Vincolata: permette di vincolare il calcolo ad un punto di inquadramento ritenuto particolarmente attendibile e che va pertanto mantenuto fisso.
   • Apertura a Terra Semplice: da applicare quando il confine originario è stato tracciato con lo stesso schema.
   • Apertura a Terra Multipla: da applicare nei casi in cui i punti sono troppo extrapolati rispetto al confine.
   • Apertura a Terra Multipla CMO (Correzione Media d’Orientamento): come la precedente ma con calcolo della correzione angolare verificata su più punti di orientamento (trigonometrici).
3. Riconfinazioni da TF pre-2/88: in abbinata a CorrMap, Geocat permette la gestione completa dei vecchi TF precedenti alla circolare 2/88 eseguiti per allineamenti, siano essi “autonomamente ricostruibili”, cioè con i punti generatori tuttora presenti sul posto, che “non autonomamente ricostruibili appoggiati a punti non più (o mai) materializzati sul posto e che, come tali, vanno prelevati dalla mappa d’impianto con il software CorrMap.
4. Riconfinazioni da atti catastali post circolare 2/88 (Pregeo): Geocat risolve in modo molto semplice le riconfinazioni di linee generate da frazionamenti introdotti mediante libretti Pregeo. Una volta importati i libretti, infatti, è possibile sovrapporli ciascuno con il rilievo di riconfinazione mediante rototraslazione ai minimi quadrati su alcuni punti comuni rilevati, ottenendo i dati di tracciamento del confine e il disegno CAD della sovrapposizione finale in cui ciascun rilievo viene disegnato con un colore diverso.

Controllo totale sulla rototraslazione mappa-rilievo

Geocat mette al riparo il riconfinatore da possibili e inconsapevoli errori e gli dà la garanzia di adottare la miglior soluzione possibile, inattaccabile dai tecnici antagonisti. Infatti, oltre ai dati canonici della rototraslazione ai minimi quadrati (rotazione e variazione di scala), Geocat elabora i seguenti indicatori analitici che evidenziano in maniera oggettiva la bontà della risoluzione adottata.

• poligono di inquadramento: è il poligono convesso più esterno dei punti di appoggio, di fondamentale importanza per le valutazione geometrica della sovrapposizione mappa-rilievo;
• baricentri Analitico, Geometrico, e del Confine: le coordinate e mutue distanze di quest punti notevoli permette al tecnico di verificare la bontà della geometria della risoluzione adottata.
• massimo spostamento che subisce il confine: per mette di valutare l'effetto dell’applicazione alla mappa della variazione di scala.
• dati di extrapolazione del confine: è il rapporto tra la distanza massima dal poligono di inquadramento e la diagonale massima del poligono stesso per verificare che sia entro la tolleranza prevista in letteratura tecnica.
• vettore medio di scarto: è la media dei vettori di scarto di tutti i punti di inquadramento utilizzati che indica l’attendibilità media dei punti di appoggio.

Calcolo combinatorio e soluzione migliore

Questa potentissima funzione della rototraslazione di Geocat evita il rischio di ottenere, senza rendersene conto, risultati inattendibili quando il tecnico opera la selezione manuale dei punti di inquadramento seguendo l’approccio tradizionale:

1. esclude un punto che presenta uno scarto troppo elevato, poi rilancia il calcolo e valuta nuovamente gli scarti;
2. vede che c’è un secondo punto con scarto eccessivo e quindi esclude anche questo;
3. poi rilancia il calcolo e procede in questo modo ad escludere eventuali altri punti;.

In realtà, nel momento in cui scarta il secondo punto, dovrebbe reintrodurre nuovamente nel calcolo il primo perché potrebbe accadere che questo, senza più il secondo, presenti uno scarto buono. Viceversa, senza applicare questa alternanza, ci si può ritrovare ad adottare la rototraslazione non ottimale, con differenze non trascurabili sulla posizione del confine.

Il calcolo combinatorio di Geocat elabora in automatico tutte le possibili combinazioni tra i punti di inquadramento, calcolandone la rototraslazione e presentando la tabella di tutte le combinazioni. Questa tabella può essere ordinata per ciascuno dei risultati semplicemente cliccando sul titolo della relativa colonna e ciò permette al tecnico di valutare la rototraslazione che fornisce il miglior compromesso tra i vari parametri: vettore di scarto, variazione di scala, adattamento del confine. Ma non solo, Geocat automatizza tale ricerca mediante le seguenti funzionalità:

• Trova la combinazione migliore: questa ricerca permette di assegnare opportuni pesi ai parametri desiderati sui quali viene calcolato automaticamente il “Rango” di ciascuna rototraslazione. In pratica, Geocat trova la combinazione dei punti di inquadramento che garantisce contemporaneamente, ad esempio, il minor vettore di scarto, la minore variazione di scala e il minor adattamento del confine.
• Trova le combinazioni entro i valori imposti: questa ricerca, rivolta ai tecnici più esperti, avviene invece inserendo il range di valori minimo e massimo per ciascun parametro su cui si desidera filtrare le combinazioni e trova le sole rototraslazioni che rispettano i valori imposti.

Pesi dei punti di appoggio secondo P.D. Tani

Geocat calcola automatico i Pesi dei punti di appoggio seguendo i criteri di P.D. Tani (dal libro Aspetti tecnici dell’azione di regolamento di confini – II ed.).Il tecnico può infatti inserire, per i punti di inquadramento, un codice di 3 caratteri aventi ciascuno questa sintassi:

1. Ripetitività: lettera alfabetica, A, B, ..., che individua il fabbricato di cui il punto è spigolo; quindi, se si inserisce A su tre punti, significa che gli stessi sono tutti spigoli dello stesso fabbricato.
2. Contestualità: numero da 0 a 9 che indica il peso dovuto all’epoca di inserimento in mappa del punto rispetto a quella del confine, come da tabella di P.D. Tani che indica: 9 se il punto d’appoggio è un vertice trigonometrico; 3 se il punto d’appoggio è anch’esso d’impianto; 1 se il punto d’appoggio è stato introdotto in mappa con un atto di aggiornamento.
3. Foglio: indica il foglio di appartenenza del punto di appoggio rispetto a quello del confine: 1 = stesso foglio del confine; 0 = altro foglio.
4. Distanza: questo peso viene calcolato in automatico considerando la distanza del punto di appoggio dal baricentro dei puti del confine.

Impostando i valori suddetti, il programma esegue il calcolo automatico dei Pesi, che utilizza direttamente nel calcolo della rototraslazione e ne dà dimostrazione aprendo la relativa tabella

Disegno in coordinate mappa e rilievo

Geocat genera il disegno CAD della riconfinazione in forma altamente professionale includendo tutte le entità che sono entrate nel processo risolutivo della riconfinazione: punti del rilievo, punti di inquadramento, poligono di inquadramento, punti del confine, baricentri notevoli (analitico, geometrico, confine), eventuali punti generati per allineamenti o intersezioni. Il disegno si può inoltre ottenere sia in coordinate mappa che in coordinate rilievo:

1. Coordinate mappa: permettono il confronto del lavoro con quello dei tecnici antagonisti (controparte, CTU, CTP) per semplice sovrapposizione grafica da CAD delle risultanze di ciascuno.
2. Coordinate locali: restituisce la situazione dei punti esattamente così come questi sono stati rilevati e permette quindi di compiere direttamente e graficamente da CAD tutta una serie di valutazioni preliminari necessarie alla definizione finale.

Confine in coordinate locali e geografiche

Geocat calcola i dati di tracciamento del confine in maniera estremamente produttiva grazie alla tabella Punti da tracciare (riprodotta qui sotto) che include, oltre alle coordinate cartografiche originarie dei punti e quelle variate di scala, anche:

• Coordinate locali: permettono di eseguire il tracciamento nel sistema del rilievo originario anziché in quello cartografico, evitando il potenziale errore di disorientamento tra il Nord catastale e quello GPS.
• Coordinate geografiche (latitudine e longitudine): grazie a queste coordinate Geocat esporta i punti di confine su Google Earth dando così al tecnico la possibilità di fare una prima valutazione in Studio del risultato ottenuto, prevenendo eventuali situazioni di difficoltà nei rapporti tra le parti che potrebbero sorgere durante il tracciamento effettivo sul posto.

Export dei calcoli su Excel

Come per tutte le tabelle di Geocat, anche quelle di calcolo della riconfinazione (rototraslazione, tracciamento, ecc.) sono esportabili in formato Excel in modo da poter sviluppare eventuali ulteriori elaborazioni con questo software o fornirle ad altri soggetti, come ad esempio: tecnici di controparte, CTU, CTP, ecc. a scopo di verifica.

Relazione tecnica su Word

Geocat produce una dettagliatissima relazione tecnica in formato Word della risoluzione adottata, un documento fondamentale che permette al tecnico di dimostrare ai propri interlocutori (tecnico di controparte, giudice, CTU, CTP, ecc.) la bontà e la professionalità del lavoro svolto. Questo fondamentale elaborato riporta infatti:

• i dati generali del lavoro;
• i dati del rilievo nelle varie parti di cui è composto (GPS, TS, allineamenti, ecc.);
• il report dettagliato di tutti i passaggi di calcolo del rilievo;
• la tabella dei punti di inquadramento completa di tutti i dati;
• i punti del rilievo rototraslati;
• i risultati della rototraslazione, inclusi baricentri, poligono di inquadramento, ecc.;
• i dati dell’eventuale extrapolazione del confine;
• la tabella dei vettori di scarto con il vettore medio;
• il calcolo dei dati di tracciamento ai punti del confine.

Ciascuna delle suddette sezioni riporta la spiegazione concettuale dei relativi calcoli e la legenda descrittiva delle tabelle;
Il vantaggio di avere questo documento in formato Word è quello di poter modificarlo e integrarlo con proprie note o altri elementi (figure, immagini, ecc.) fino a renderlo idoneo alla presentazione finale ai soggetti ai quali viene consegnato.

Guarda il video:
Divisione di aree e Altimetria gestite graficamente da CAD

Calcoli

• Calcolo altimetrico di rilievi GPS e di rilievi misti celerimetrici + GPS.
• Calcolo altimetrico di livellazioni di precisione da un estremo e dal mezzo e di rilievi misti celerimetrici + livellazioni.
• Elaborazione del modello digitale del terreno (DTM) con imposizione della quota di caposaldo.

Piani quotati e curve di livello

• Definizione delle linee di discontinuità per riprodurre scarpate, muri di terrapieno, fabbricati, ecc.
• Modifica interattiva del modello digitale direttamente dall’applicativo Cad mediante aggiunta, eliminazione e variazione di punti, quote, triangoli, discontinuità.
• Export del DTM su file in formato TIN, permette di importare il rilievo in altre applicazioni Cad 3D.
• Gestione del piano a curve di livello direttamente dall’applicativo Cad.

Profili e sezioni

• Estrazione automatica dall’applicativo Cad del profilo naturale o longitudinale del terreno e delle sezioni trasversali.
• I profili e sezioni elaborati sono generati come disegni DXF completi dei dati numerici (distanze, quote, ecc.) e sono quindi direttamente modificabili dall’utente.
• Elaborazione di profili e sezioni su una sequenza di punti rilevati senza la necessità di elaborare il piano a curve di livello.

Sbancamenti e spianamenti

• Calcolo di superfici e volumi di sterro e riporto di spianamenti eseguiti su piani orizzontali o inclinati.
• Calcolo del volume di sbancamento a partire dai rilievi pre/post intervento.

Visualizzatore 3D

• Sofisticate viste realistiche 3D con possibilità di impostare la direzione della luce solare (ombreggiature).
• Comprende una potente funzione di animazione che simula il tragitto di un osservatore
